トラスコ 発注コード:125-7541
特徴

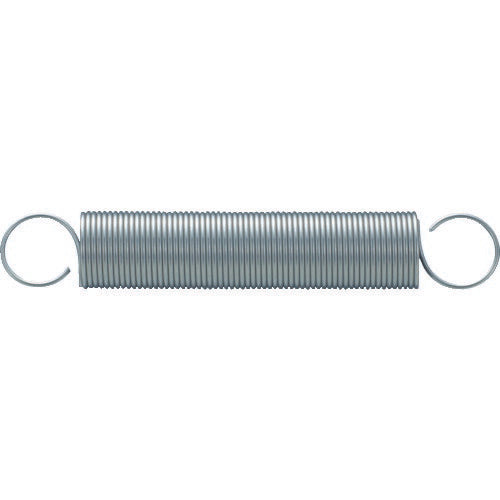

●線材に一定のテンションを掛け密着に巻き、両端をフックとして起こしたばねです。
●引っ張る方向に使用するばねです。
●寸法およびばね特性の許容差はJIS B2704の2級を適用しています。
用途
-
仕様
●線径d(mm)：1.8
●外径D(mm)：16.0
●自由高さL(mm)：100.2
●巻数(巻)：39.5
●ばね定数(N/mm)：0.785
●許容荷重(N)：65.70
●荷重時高さL1(mm)：160.5
●初張力(N)：18.437
●自由長(mm)：100.2
●フック対方向：180度
●巻方向：右巻
●フック形状：逆丸フック
仕様2
●使用温度範囲：290℃以下
材質/仕上げ
●ステンレス（SUS304-WPB）
セット内容・付属品
-
注意事項
-
