トラスコ 発注コード:160-5766
特徴

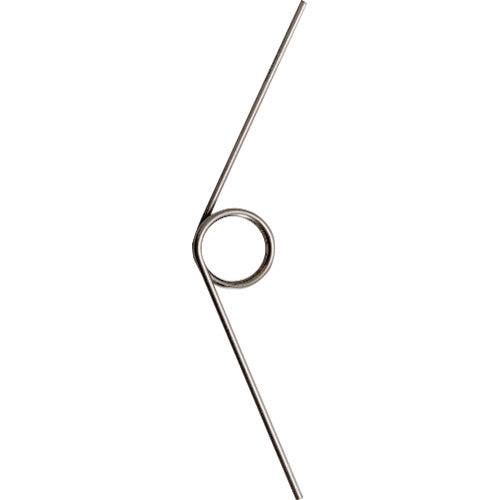

●円筒形に巻かれたばねを、コイル中心線に対してねじる方向に使用するばねです。
●アーム角度を閉じる方向で使用される場合は、コイル径が減少するためばねの支持棒の径は、最大負荷時コイル内径の約90%が理想的です。
●クリップなど挟んで戻す力を必要とするばねです。
用途
-
仕様
●線径d(mm)：1.8
●コイル内径D(mm)：12
●長さL(mm)：48
●巻数(巻)：2
●ばね定数(N・mm/deg)：15.49
●許容変位量(°)：32
●アーム角度(°)：135
●ばね定数(N/mm)：15.49
●タイプ：右巻き（RB）
●カタログ表記品番：TS-33105（巻き方向記号）
仕様2
●アーム角度：135°
材質/仕上げ
●ステンレス（SUS304-WPB）
セット内容・付属品
-
注意事項
-
