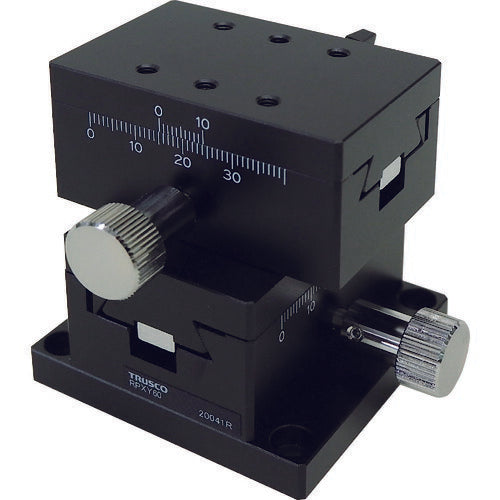

トラスコ 発注コード:207-6443
特徴
●移動ガイドにアリ溝を使用した移動ユニットです。
●送り方式にラックピニオンを使用しており、大きな移動量が得られます。
●カメラ、センサなどの位置決め用途に広く利用いただけます。
●ベース板は別売りです。
用途
●カメラ、センサ、ワークなどの位置決めに。
仕様
●ステージ面(mm)：40×60
●移動量(mm)：±15
●水平耐荷重(N)：39.2
●真直度(μm)：50
●真直度(mm)：0.05
●垂直耐荷重(N)：-
●タイプ：ＸＹステージ
仕様2
●クランプ方式：ねじ式
●操作部取付位置：片ハンドル
●移動機構／送り方式：ラックピニオン式
●移動量／ツマミ１回転：約18ｍｍ
●目量： 0.1ｍｍ
●感度：0.1ｍｍ
●移動ガイド：あり
材質/仕上げ
●主材料：アルミ合金
セット内容・付属品
-
注意事項
-
