トラスコ 発注コード:258-0329
特徴
●ベルトスリングを使用しているので、軽量で作業性が向上します。
●吊り具全体での使用荷重を設定しているので、吊荷の重さに合わせて選定できます。
●楕円形のリンクを使用しておりますので、クレーンフックに引っ掛けやすいです。
用途
●建築・土木現場・各種工場での玉掛け作業、運搬に。
●金型、アイボルト取付品などの運搬に。
仕様
●基本使用荷重(t)：吊り角度60°時 2．58
●ベルト寸法(mm)幅×厚さ：25×8
●リーチ(m)：1.5
●フック色：オレンジ
●アイ部幅(mm)：30
●アイ部長さ(mm)：85
●アイ部厚さ(mm)：13
●縫製部長さ(mm)：200
●重量フック寸法(mm)A：108
●重量フック寸法(mm)E’：25
●重量フック寸法(mm)D：13
●重量フック寸法(mm)E：32
●重量フック寸法(mm)A’：147
●使用温度(℃)：100度以下
●色：オレンジ
●最大使用荷重(t)：3
●アロイメインリンク寸法(mm)D：21
●アロイメインリンク寸法(mm)C：17
●アロイメインリンク寸法(mm)B：75
●アロイメインリンク寸法(mm)A：145
●重量フック寸法(mm)I：26
●重量フック寸法(mm)H：20
●重量フック寸法(mm)G：44
●重量フック寸法(mm)F：40
●重量フック寸法(mm)C：25
仕様2
●ベルトスリングはGシリーズと同じベルトを使用しております。

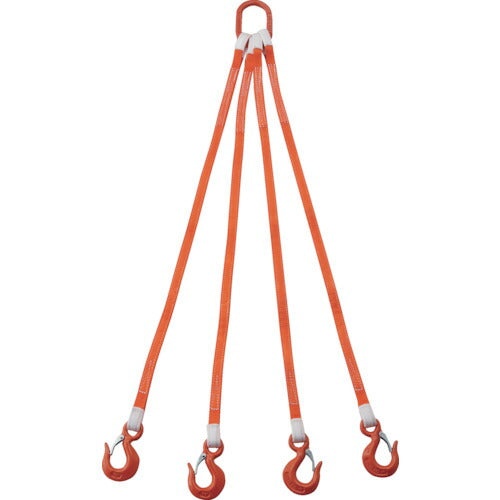

●4本吊ベルトスリングタイプ
●上部：アロイメインリンク3ton
●下部：重量フック（バネ付）1ｔｏｎ
材質/仕上げ
●ベルトスリング:ナイロン（内部ポリエステル）
●リンク:特殊合金鋼
●フック:特殊合金鋼
セット内容・付属品
●ベルトスリング×４本、フック（外れ止め付き）×４個、アロイメインリンク×１個（組み付け済）
注意事項
●必ず吊角度毎の使用荷重以下でご使用ください。
●使用荷重は４点均等吊り時の使用荷重です。使用荷重を３点吊りの場合３／４、２点吊りの場合２／４、１点吊りの場合１／４に減らしてご使用ください。
●フック・リングの寸法をご確認いただき、対象物に取り付け可能かご確認ください。
●荷物の鋭利な角や摩擦によってベルトスリングなどの繊維スリングを傷つける恐れがある箇所には、必ずコーナーパッドなどの当て物を使用してください。
●耐化学薬品用ではありません。
